房产竣工图怎么画的

《如何画出精确房产竣工图》

随着社会经济的发展和人民生活水平的提高，房产市场日益繁荣，作为房产开发商或业主，绘制房产竣工图对于确保项目顺利进行、维护合法权益以及后续法律纠纷处理有着至关重要的作用，很多人对房产竣工图的理解和绘制方法并不十分清楚，本文将从几个方面详细介绍如何正确绘制房产竣工图。

什么是房产竣工图

房产竣工图是记录房屋建设过程中的各种数据和技术指标的图纸，包括建筑平面图、立面图、剖面图等，能够详细反映房屋的设计、施工和验收情况，它不仅是房屋质量控制的重要依据，也是日后房地产交易的重要参考文件。

如何绘制房产竣工图

1、确定设计标准与规范：需要明确设计的标准和规范，比如国家规定的建筑设计标准、施工技术规程等，并根据这些标准制定自己的施工计划和实施方案。

2、设计施工方案：在确定了设计标准后，应根据实际工程情况进行详细的施工方案设计，这包括材料选择、施工顺序、施工工艺等内容。

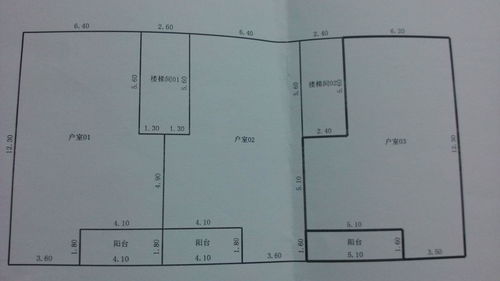

3、建筑平面图：这是房产竣工图的基础，应该详细反映房屋的基本结构、功能分区、尺寸大小等信息，可以采用计算机辅助设计（CAD）软件来完成这个任务。

4、立面图和剖面图：这些图主要用来展示房屋的外部形状和内部构造，如墙体的位置、门窗的位置、柱子的高度等，为了更好地展现这些细节，通常会使用不同比例尺的图纸来表达。

5、细节检查和修正：在整个施工过程中，需要定期进行细致的检查和修正，以保证图纸的质量，一旦发现错误，应及时修改并重新审核。

注意事项

1、注意图纸的真实性：房产竣工图必须真实准确地反映建筑物的真实状态，不得有任何虚构或者篡改的内容。

2、保持图纸的一致性：不同的图纸之间应当保持一致，不能出现相互矛盾的情况。

3、遵守相关法规：在绘制房产竣工图时，应严格遵守相关的法律法规和标准，确保其符合国家规定。

绘制房产竣工图是一项复杂而细致的工作，需要有专业的人才参与其中，同时还需要遵循一定的流程和规范，通过科学合理的规划和执行，我们可以有效地提升房产质量和安全水平，为购房者提供更加可靠的信息支持。
